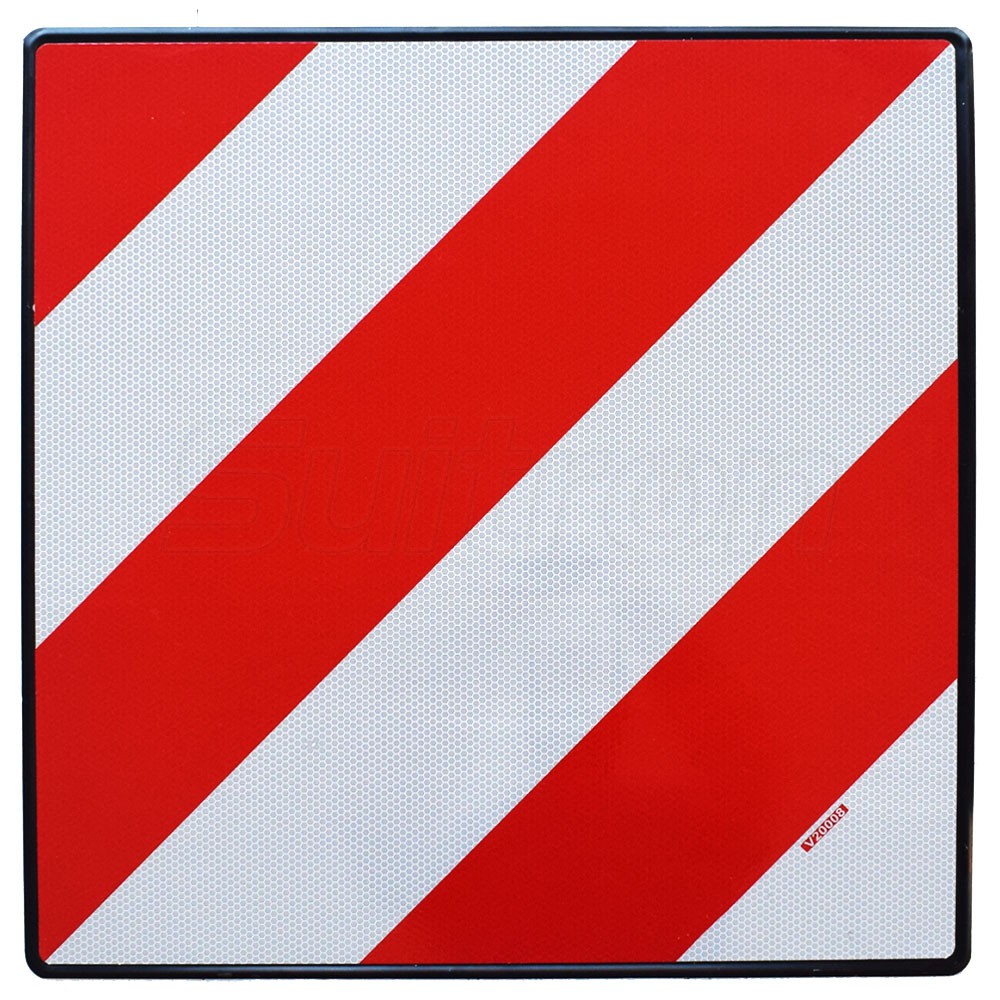

V-20 PANEL PARA CARGAS QUE SOBRESALEN (Modificado por la Orden PRE/52/2010, de 21 de enero)

1. Indica que la carga del vehículo sobresale posteriormente.

2. Cuando la carga sobresalga por detrás del vehículo deberá colocarse esta señal en el extremo posterior de la carga de manera que quede constantemente perpendicular al eje del vehículo. Cuando la carga sobresalga longitudinalmente por toda la anchura de la parte posterior del vehículo, se colocarán transversalmente dos paneles de señalización, cada uno en un extremo de la carga o de la anchura del material que sobresalga. Ambos paneles deberán colocarse de tal manera que formen una geometría de V invertida con franjas alternas rojas y blancas.

3. Las dimensiones, color y características técnicas de esta señal son las que se indican a continuación:

LÁMINA REFLECTANTE Color: BLANCO Y ROJO NIVEL 2 MATERIAL DEL SUSTRATO

Placa soporte: Plancha de aluminio de 1.4 ± 0.1 mm Aleación 1200 H14 y/o H24.

Se autoriza cualquier otro material que presente características mecánicas o físicas equivalentes teniendo en cuenta su estabilidad temporal.

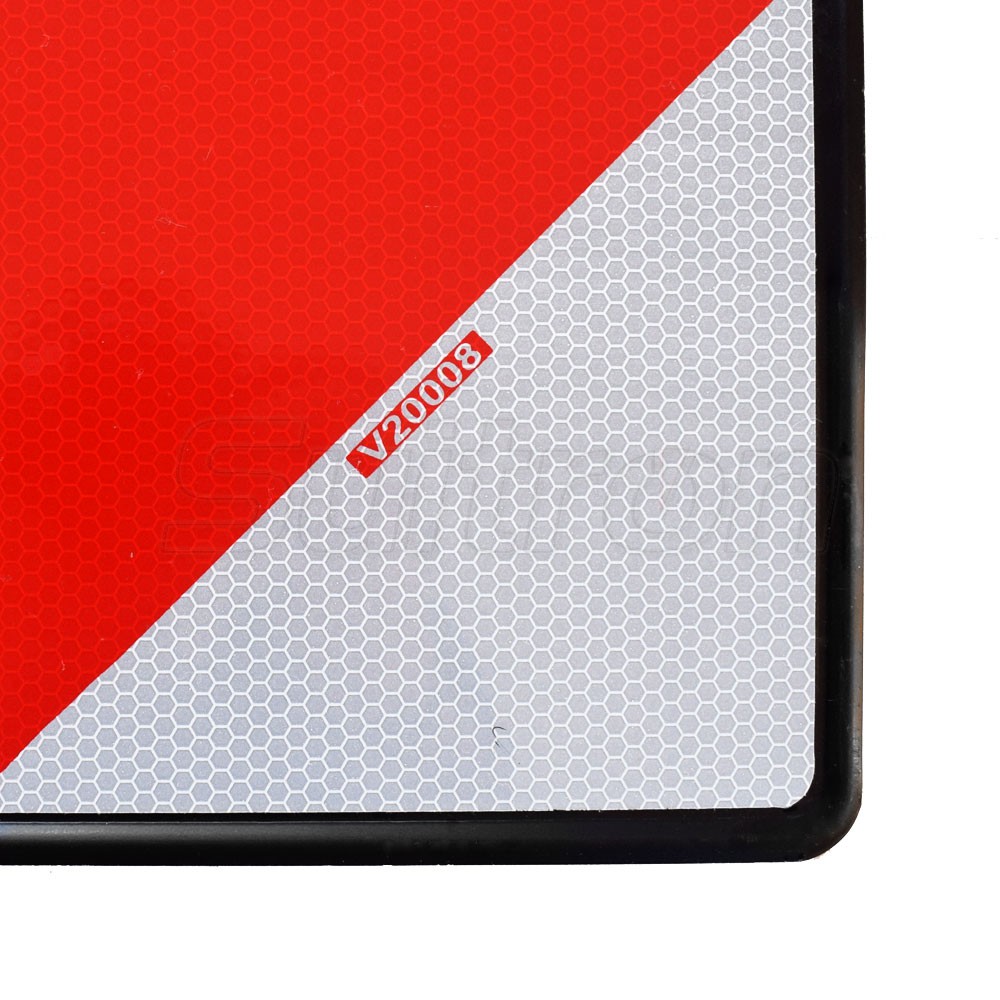

BORDÓN Exteriormente a la superficie reflectante y en todo su contorno, las placas llevarán un reborde (bordón) redondeado
